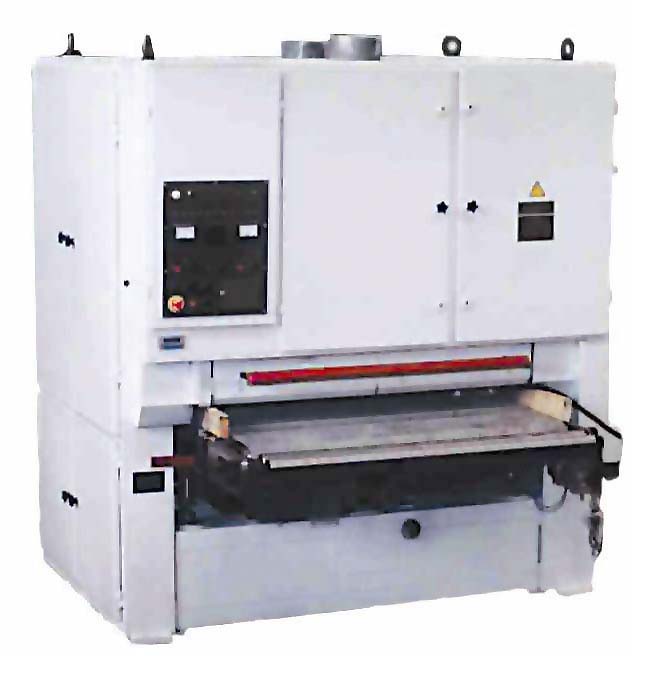

Станок шлифовально-калибровальный
широколенточный
• Предназначен для шлифования и калибрования плоских
поверхностей щитовых деталей, в том числе фанерованных,
и рамочных конструкций без различного вида покрытий шлифуемых
поверхностей.
• На станке имеются два шлифовальных агрегата с верхним
расположением: вальцовый и утюжковый.
• Подача заготовок осуществляется конвейерной лентой
с протектором. |
| |
| Технические
данные |
ШлК13-1 |
Размеры обрабатываемых заготовок, мм:
Длина, наименьшая
Ширина:
- наименьшая
- наибольшая
Толщина:
- наименьшая
- наибольшая |
400
200
1300
3
100 |
Количество шлифовальных агрегатов, шт.:
- вальцовых
- утюжковых |
1
1 |
| Диаметр контактного вальца, мм |
230 |
|
Размер шлифовальной ленты, мм:
- ширина
- длина
|
1350
2620 |
| Скорость резания, м/с |
18 |
| Скорость подачи конвейера, м/мин. |
4 - 12
(бесступенчатая ) |
Уровень загрузки, мм:
- наибольший
- наименьший |
900
800 |
| Количество операторов, обслуживающих станок,
чел. |
2 |
| Мощность привода вальцового агрегата ,
кВт |
18,5 |
| Мощность привода утюжкового агрегата ,
кВт |
15 |
| Габаритные размеры станка, мм (LxBxH) |
2545х2545х2275 |
| Масса, кг |
3500 |
|
