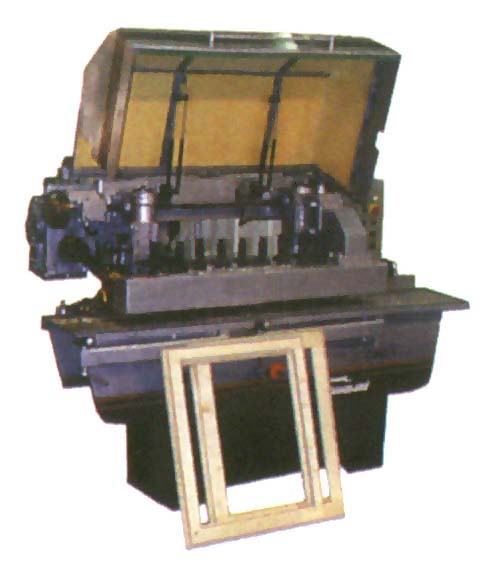

Станок фрезерно-профильный
• Используется для профильной обработки брусковых
деталей и рамочных конструкций (по наружному контуру),
деревянных окон и балконных дверей, евроокна, дверей из
массивной древесины.
• Станок имеет подвижный выдвижной стол, создающий
упор для обрабатываемого изделия, что позволяет обрабатывать
готовую раму по внешнему контуру, не разбирая ее. |
•
Станок состоит из:
- рабочего шпинделя, скорость вращения 6000 об/мин.
- подрезного шпинделя, скорость вращения 6000 об/мин.
Направление движения шпинделя обратно движению рабочего
шпинделя, что исключает появление скола на конце обрабатываемого
изделия.
- механизма перемещения подающих роликов, включающего
в себя балку с подающими роликами (предназначенную для
перемещения заготовки в обработку), механизм привода подающих
роликов и траверсу (механизм, предназначенный для перемещения
балки с подающими роликами по вертикали).
• Для обеспечения надёжного бокового базирования заготовок
по направляющей линейке при больших съёмах, а также при
обработке рамок (створок) по наружному контуру приводные
ролики расположены под углом 4 градуса к направлению подачи
в сторону плоскости обработки, и приводятся в движение
двухскоростным эл. двигателем.
• Частота вращения фрезы и высота набора инструмента могут
изменяться по желанию заказчиков. |
| |
|
| Технические
данные |
СФП-1 |
СФП-1М |
Размеры брусков,
обрабатываемых на станке, мм:
- длина
- ширина
- толщина |
440 … 2175
40 … 120
42 … 104 |
440 … 2175
40 … 120
42 … 104 |
Размеры рамочных конструкций,
мм:
- длина
- ширина
- толщина |
440...2120
445...1116
42...104 |
440...2120
445...1116
42...104 |
| Скорость подачи, м/мин. |
8; 12 |
5; 8 |
| Диаметр фрез, устанавливаемых
на станке, мм |
140…230 |
140…242 |
| Количество шпинделей, шт. |
2 |
2 |
Мощность привода, кВт
- подрезного шпинделя
- профилирующего шпинделя |
5,5
7,5 |
7,5
7,5 |
| Габаритные размеры станка, мм
(LxBxH) |
2000х1214х1410 |
2000х1214х1410 |
| Масса, кг |
1600 |
1560 |
| Комплектация:
Россия, фирма "Фесто", а также другими фирмами |
|
