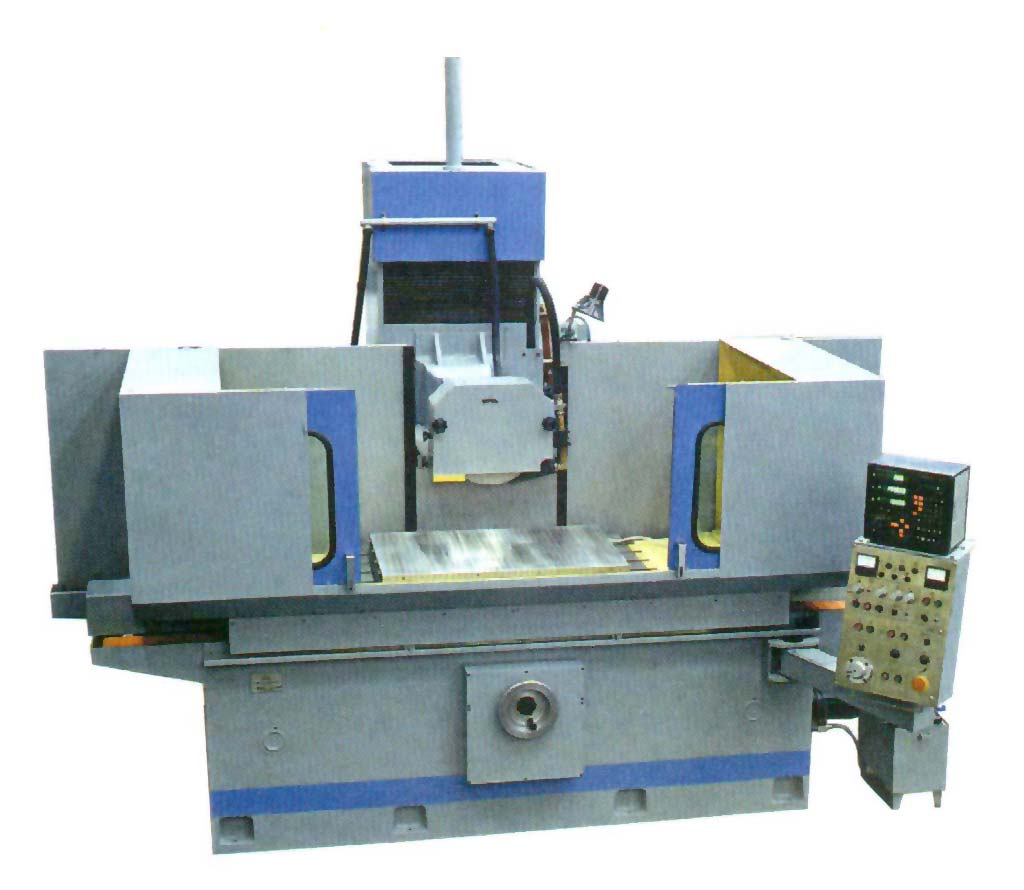

Высокоточный плоскошлифовальный станок с прямоугольным
столом и горизонтальным шпинделем
(новые возможности - широкий стол)
• Обработка плоскости плит пресс-форм и штампов
периферией шлифовального круга
• Точность обработки — за счет оригинальной конструкции
шпинделя на подшипниках качения и замкнутых направляющих
стойки
• Ручной и полуавтоматический цикл
|
| |
|
| Технические
данные |
ЛШ-321 |
ЛШ-324 |
| Максимальные размеры обрабатываемой
заготовки без электромагнитной плиты, мм |
1250х800х600 |
1600х800х600 |
| Максимальная масса обрабатываемой заготовки
(с приспособлением), кг |
1000 |
1200 |
| Рабочая поверхность стола, мм |
1250х800 |
1600х800 |
| Шлифовальный круг ГОСТ 2424-83, мм
|
1-450х100х203 |
1-450х100х203 |
| Скорость перемещения стола,
м/мин |
2…30 |
2…25 |
| Мощность привода шлифовального круга,
кВт |
11 |
11 |
| Масса станка, кг |
10000 |
12000 |
| Габаритные размеры станка,
мм |
4500х3480х3200 |
5580х3480х3200 |
| Точностные
параметры обработки |
| Отклонение от плоскостности
обработанной поверхности образца, мкм |
6 |
6 |
| Отклонение от параллельности
обработанной поверхности образца его основанию, мкм, не
более |
8 |
8 |
| Качество
обработанной поверхности |
| Шероховатость образца, Ra,
мкм |
0,32 |
0,32 |
|
