ПВС-3,
ПВС-6, ПВС-9, ПВС-12 |
|
|
 |

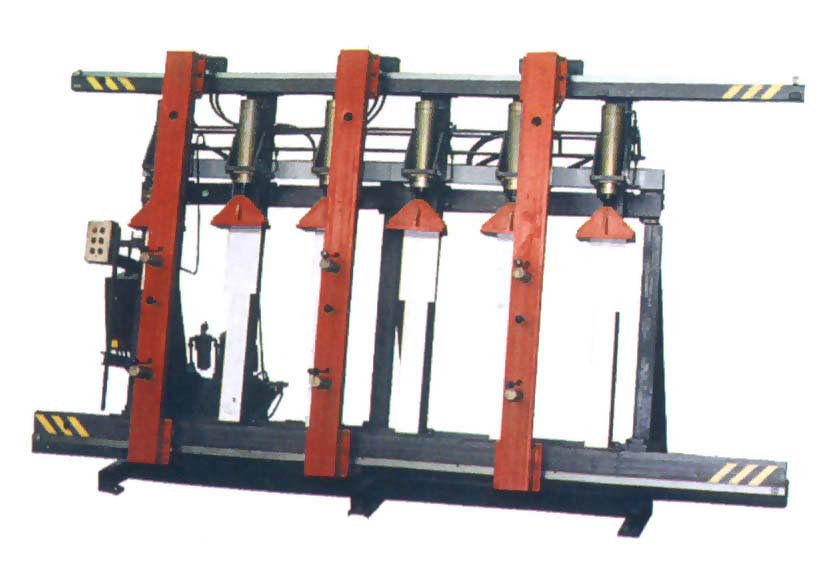

Пресс вертикальный для склеивания бруса
и щита
• Предназначен для сращивания заготовок на гладкую
фугу по толщине с целью получения бруса или по ширине
с целью получения щита из массивной древесины.
|
•
Пресс вертикальный для склеивания бруса ПВС-6,
как и пресс ПВС-3 предназначен для сращивания заготовок
на гладкую фугу. Пресс состоит из 2-х частей (каждая из
которых по техническим характеристикам соответствует мод.
ПВС-3) и устанавливается на специальных домкратах входящих
в состав пресса, с помощью которых производится выставка
опорных поверхностей 2-х частей в одной плоскости с требуемой
точностью. После этого они могут быть соединены технологическими
накладками или сваркой.
• Работа пресса предусматривается в двух режимах:
работа на половине пресса (для изделий до 3000 мм.) и
работа всего пресса (для изделий до 6000 мм.). Режим работы
выбирается переключателем, расположенном на эл. шкафу.
Имеется возможность увеличения длинны пресса для обработки
изделий длиной до 9000 мм. и до 12000 мм. |
| |
|
| Технические
данные |
ПВС-3Л(С,Т) |
ПВС-6Л(С,Т) |
ПВС-9Л(С,Т) |
ПВС-12Л(С,Т) |
Размеры заготовок, поступающих
на пресс, мм:
Толщина:
- наименьшая
- наибольшая
Ширина:
- наименьшая
- наибольшая
Длина:
- наименьшая
- наибольшая |
25
50
25(70,150)
150(250,320)
800
3000 |
25
50
25(70,150)
150(250,320)
800
6000 |
25
50
25(70,150)
150(250,320)
800
9000 |
25
50
25(70,150)
150(250,320)
800
12000 |
Длина клеенных брусьев, сходящих
с пресса, мм:
- наименьшая
- наибольшая |
800
3000 |
800
6000 |
800
9000 |
800
12000 |
| Количество гидроцилиндров прессования,
шт |
6 |
12 |
18 |
24 |
| Количество операторов, обслуживающих
пресс, чел. |
2 |
2 |
2 |
2 |
| Габаритные размеры станка, мм
(LxBxH) |
4100х1600х2400 |
8200х1600х2400 |
12300х1600х2400 |
16400х1600х2400 |
| Масса, кг |
2400 |
4800 |
7200 |
9600 |
|
