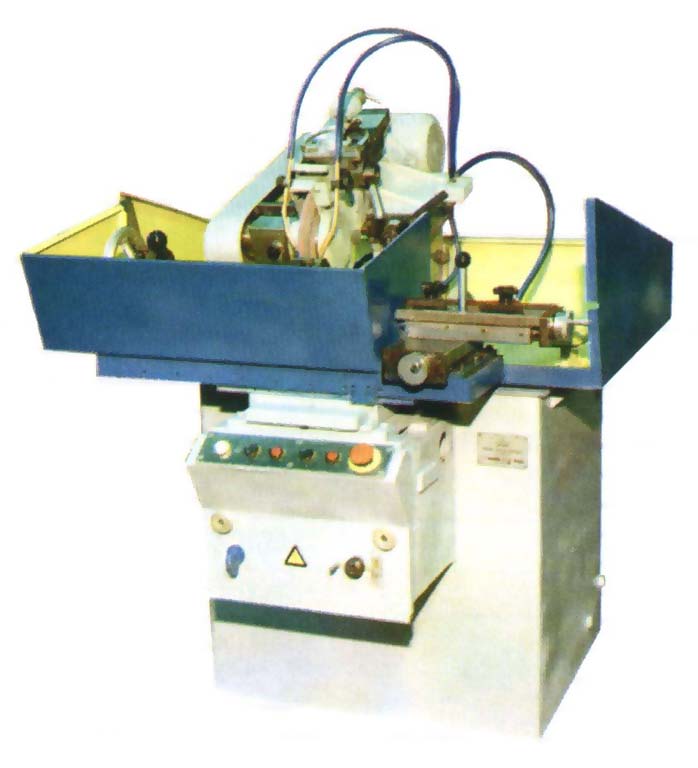

Специализированный станок
для профильного шлифования сборных цилиндрических фрез
• Предназначен для заточки прямых и профильных поверхностей
по копиру в сборных цилиндрических фрезах для деревообрабатывающей
промышленности
• Особенность станка - возможность обработки боковых
поверхностей фрезы
 |
Пример
обрабатываемой
поверхности |
• По желанию заказчика снабжается приспособлением
для заточки (циркулярных) дисковых пил
|
| |
|
| Технические
данные |
ЛШ-71 |
Предельные размеры фрезы, устанавливаемой
на станке, мм:
- наибольший диаметр
- наименьший диаметр
- высота |
230
90
270 |
Размеры шлифовального круга, устанавливаемого
на станке, мм:
- наружный диаметр
- внутренний диаметр
- высота |
250
51; 76
6; 10 |
| Мощность электродвигателя шлифовального круга,
кВт |
1,1 |
| Габаритные размеры станка, мм (LxBxH) |
1180х1100х1400 |
| Масса станка, кг |
650 |
| Радиальное биение режущих кромок после заточки,
мм |
0,02 |
| Шероховатость обработанной поверхности Ra,
мкм |
0,63 |
|
